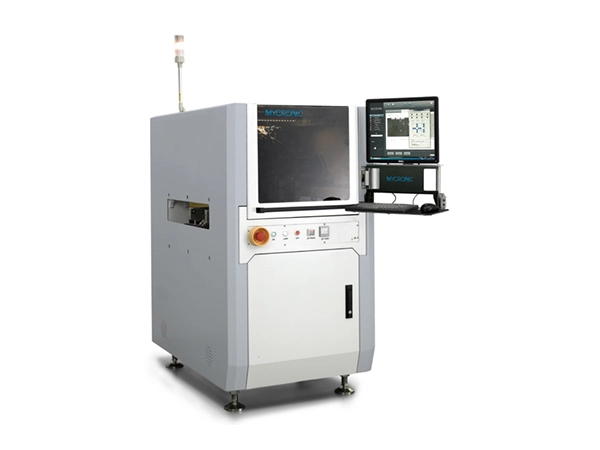

Το σύστημα εκτύπωσης με πίδακα πάστας συγκόλλησης MYJ10X φιλοξενεί μη επίπεδα PCB (με υψομετρικές διαφορές μικρότερες από 0,4 mm) και προσφέρει ελεγχόμενο πάχος πάστας συγκόλλησης, επιτρέποντας στους χρήστες να καθορίζουν διαφορετικά πάχη σε διάφορες τοποθεσίες. Υποστηρίζει την εκτύπωση απευθείας σε εξαρτήματα—καθιστώντας το κατάλληλο για διαδικασίες συναρμολόγησης 3D/στοίβαξης—και προσφέρει υψηλή απόδοση εξαλείφοντας την ανάγκη για στένσιλ.
- Δεν απαιτείται στένσιλ. ιδιαίτερα κατάλληλο για εφαρμογές που απαιτούν συγκεκριμένα σχήματα αρμών συγκόλλησης
- Γρήγορος προγραμματισμός και επαλήθευση για διαφορετικά προϊόντα
- Δυνατότητα χειρισμού σημαντικών διακυμάνσεων στον όγκο συγκόλλησης μεταξύ παρακείμενων μαξιλαριών στο ίδιο προϊόν
- Υποστηρίζει εύκολα εφαρμογές διανομής συγκόλλησης PoP (Package-on-Package).
- Δεν απαιτείται καθαρισμός. εξαιρετικά εύκολη συντήρηση
- Ιδιαίτερα κατάλληλο για προϊόντα με υψηλή πυκνότητα ολοκλήρωσης
- Ευέλικτη διανομή κατάλληλη για προϊόντα με ανώμαλες επιφάνειες (με ποικίλα ύψη). ακριβής έλεγχος του όγκου συγκόλλησης
| Βασικές Παράμετροι | Πλατφόρμα εκτόξευσης πάστας συγκόλλησης σε σειρά MYJ10X |
| Διαστάσεις | 770 x 1200 x 1400 mm (Π x Β x Υ) |
| Βάρος μηχανής | 650 kg (Τυπική διαμόρφωση) |
| Χώρος διανομής | Π x Β = 350 mm x 475 mm (Τυπική διαμόρφωση) |
| Μέγ. Μέγεθος PCB (Λειτουργία μονής λωρίδας) | Π x Β = 350 mm x 475 mm |
| Μέγ. Μέγεθος PCB (Λειτουργία διπλής λωρίδας) | Π x Β = 350 mm x 210 mm (ταυτόχρονη διπλή διαδρομή) |
| Μετακομιστής | Ύψος 890–965 mm; τυπική επικοινωνία SMEMA. διαθέσιμη επιλογή διπλής διαδρομής |
| Ικανότητα φορτίου μεταφορέα (συμπεριλαμβανομένου του εξαρτήματος) | 3 κιλά (απαιτείται προσαρμογή για βαρύτερα φορτία) |
| Εύρος ρύθμισης πλάτους μεταφορέα | Μονόδρομο: 50–475 mm; dual-track ταυτόχρονη: 50–210 mm |
| Πάχος PCB | 0,5mm < T < 6mm; απαιτείται προσαρμογή για άλλα πάχη |
| Ακρίβεια τοποθέτησης | ±30μm @ 3σ (X, Y) |
| Επαναληψιμότητα | ±15μm @ 3σ (X, Y) |
| Μέγ. ταχύτητα | 1000 mm/s (X, Y) |
| Μέγ. επιτάχυνση | 1 g (X, Y) |
|
|
|
| Βασικές παράμετροι | Βαλβίδα εκτόξευσης πάστας συγκόλλησης |
| AP διαμόρφωσης βαλβίδας (μικρό) | 215–260μm; 2,1–3,2nl; 200Hz |
| Διαμόρφωση βαλβίδας AG (μεσαία) | 330–520μm; 5–20nl; 160–300 Hz |
| Πίεση αέρα τροφοδοσίας υλικού | 15,9 Psi |
| Ύψος εκτόξευσης | 0,6±0,1 χλστ |
| Τύπος πιστοποίησης | CE |
