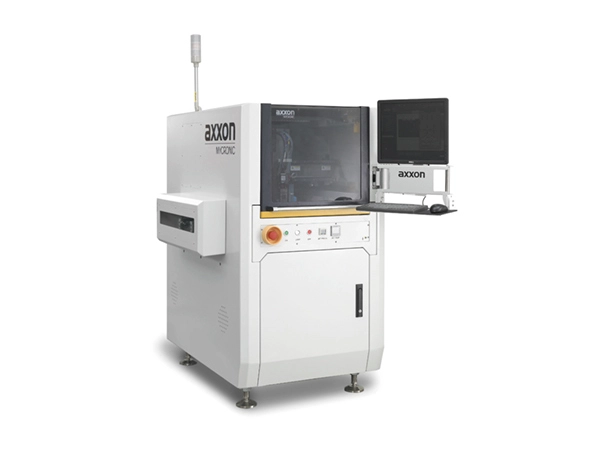

Η σειρά Au εν σειρά, πλήρως αυτόματων συστημάτων διανομής υψηλής ταχύτητας χειρίζεται ένα ευρύ φάσμα εφαρμογών διανομής.
Ο ενσωματωμένος σχεδιασμός πλαισίου εξασφαλίζει δομική σταθερότητα, με αποτέλεσμα μεγαλύτερο χρόνο λειτουργίας του συστήματος, μειωμένο χρόνο διακοπής λειτουργίας και υψηλότερη απόδοση. Η χρήση διεθνών εξαρτημάτων κορυφαίας βαθμίδας ελαχιστοποιεί τα ποσοστά αστοχίας και μειώνει σημαντικά το λειτουργικό κόστος. Με λιγότερα εξαρτήματα επιρρεπή στη φθορά, εξοικονομούνται τα έξοδα προμήθειας. Οι γραμμικοί κινητήρες υψηλής ποιότητας σε συνδυασμό με γραμμικές κλίμακες ανάλυσης micron για έλεγχο κλειστού βρόχου εξασφαλίζουν ανώτερη ακρίβεια και αξιοπιστία.
Η σειρά Au φιλοξενεί προϊόντα με διάφορα μεγέθη υποστρώματος. Προσφέρει ευέλικτη διαμόρφωση λειτουργικών μονάδων, όπως διπλές ράγες, διπλές βαλβίδες, δυνατότητες κλίσης και θέρμανση πυθμένα τριών σταδίων. Η ευέλικτη πλατφόρμα υποστηρίζει διάφορες διαδικασίες διανομής και τύπους κόλλας, επιτρέποντας ταχεία αλλαγή προϊόντος. Υποστηρίζει επίσης ευέλικτη διαμόρφωση διαφόρων βαλβίδων διανομής, συμπεριλαμβανομένων των βαλβίδων εκτόξευσης και των βιδωτών βαλβίδων.
Μειώνει τη χειρωνακτική παρέμβαση και ενισχύει τα ποσοστά χρήσης του εξοπλισμού. Ο ακριβής έλεγχος του όγκου της κόλλας και οι ακριβείς αλγόριθμοι όρασης βελτιώνουν τις αποδόσεις διανομής. Οι γραμμικοί ηλεκτροκινητήρες επιτρέπουν ταχύτερη κίνηση, ελαχιστοποιώντας τον μη παραγωγικό χρόνο ταξιδιού.
Εξαλείφει την ανάγκη για κίνηση του άξονα Z. Οι ταχύτητες πνευματικής εκτόξευσης φτάνουν έως και τις 250 κουκκίδες/δευτερόλεπτο—3 έως 7 φορές ταχύτερες από την παραδοσιακή παροχή—ενώ οι ταχύτητες πιεζοηλεκτρικής εκτόξευσης μπορούν να φτάσουν έως και τις 500 κουκκίδες/δευτερόλεπτο. Δυνατότητα διανομής όγκων έως και 3 nL με συνοχή που δεν μπορεί να επιτευχθεί με τις παραδοσιακές μεθόδους. Η λειτουργία χωρίς επαφή αποτρέπει τις συγκρούσεις της βελόνας με το τεμάχιο εργασίας και η δυνατότητα διανομής μικρών όγκων το καθιστά κατάλληλο για συμπαγείς χώρους.
| Βασικές Παράμετροι | Au99S (Inline Dispensing System για τη βιομηχανία ημιαγωγών) |
| Απαιτήσεις ισχύος | AC230V 8A 50/60Hz; Μηχανή: 1,8 kW; Κάτω Θέρμανση: 1,8 kW |
| Απαιτήσεις πίεσης αέρα | 90 psi (6 bar) |
| Διαστάσεις | 1050 x 1300 x 1450 mm (Π x Β x Υ) |
| Βάρος | 1370 κιλά |
| Πρότυπα Πιστοποίησης | CE |
| Ακρίβεια θέσης άξονα XYZ | XY: ±25 μm @ 3σ; Ζ: ±10 μm @ 3σ |
| Επαναληψιμότητα άξονα XYZ | XY: ±10 μm @ 3σ; Ζ: ±5 μm @ 3σ |
| Μέγιστη Ταχύτητα | 1500 mm/s (XY) |
| Επιτάχυνση | 1,5 γρ |
| Σύστημα κίνησης | Γραμμικός κινητήρας (XY) / σερβοκινητήρας (Z) |
| Ικανότητα φορτίου μεταφορέα | 3 κιλά |
| Εύρος ρύθμισης πλάτους μεταφορέα | 35–480 χλστ |
| Πάχος PCB | 0–6 mm |
| Πρωτόκολλο επικοινωνίας | SMEMA |
| Ελάχιστη απόσταση από την άκρη | 5,5 χλστ |
| Ταξίδι στον άξονα Z | 40 χλστ |
| Μέγ. χώρος διανομής (Μονής/Διπλή λωρίδα) | 350×480 mm / 350×215 mm (Π×Β) |
| Περιοχή κλίσης υψηλής ακρίβειας (Μονή/Διπλή λωρίδα) | 245×425 mm / 245×180 mm (Π×Β) |
