• Το ενσωματωμένο συγκολλημένο πλαίσιο υψηλής ακρίβειας εξασφαλίζει μακροχρόνια σταθερότητα ακρίβειας κίνησης
• Χρησιμοποιεί εισαγόμενες σφαιρικές βίδες ακριβείας για να εγγυηθεί υψηλή ακρίβεια κίνησης και αθόρυβη λειτουργία
• Διαθέτει έλεγχο κλειστού βρόχου σερβοκινητήρα. ελάχιστη ανάλυση 0,002mm, μέγιστη ταχύτητα 800mm/s και επαναληψιμότητα ±0,025mm
• Εξοπλισμένο με αλυσίδες από ανοξείδωτο χάλυβα με εκτεταμένους πείρους 3mm/5mm. χωρητικότητα φορτίου έως 10 κιλά
• Ο προστατευτικός σχεδιασμός για αλυσίδες τροχιάς αποτρέπει τη μόλυνση με κόλλα
• Προαιρετικές πίστες μονού ή διπλού τμήματος για την κάλυψη των απαιτήσεων μεταβαλλόμενου χρόνου κύκλου (CT)
• Τα προφίλ τροχιάς διαθέτουν σκληρό ανοδιωμένο φινίρισμα για ανώτερη ανθεκτικότητα
• Φιλική προς το χρήστη διεπαφή. απλό στη λειτουργία και εύκολο στην εκμάθηση
• Υποστηρίζει εναλλαγή Κινεζικών/Αγγλικών για την κάλυψη διαφορετικών γλωσσικών αναγκών
• Πλούσιο σε χαρακτηριστικά. υποστηρίζει παρακολούθηση κλειστού βρόχου διαφόρων παραμέτρων διεργασίας
• Υποστηρίζει online και offline προγραμματισμό για να ανταποκρίνεται σε διαφορετικές επιτόπιες λειτουργικές ανάγκες
• Επεκτάσιμο ώστε να περιλαμβάνει συστήματα ιχνηλασιμότητας παραγωγής MES
• Υποστηρίζει την τοποθέτηση σημαδιών με βάση CCD για να διασφαλίσει την ακρίβεια της επίστρωσης και τη σταθερότητα της παραγωγής
• Η αυτόματη αντιστάθμιση όρασης βάσει λογισμικού εξαλείφει αποτελεσματικά τα σφάλματα θέσης που προκαλούνται από κακή ευθυγράμμιση της πλακέτας
• Υποστηρίζει προγραμματισμό CCD, μειώνοντας σημαντικά το κόστος χρόνου που σχετίζεται με τη χειρωνακτική διδασκαλία

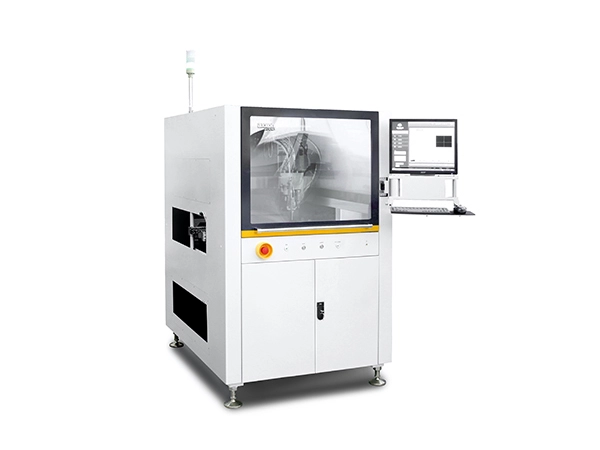

| Βασικές Παράμετροι | AC-500D |
| Εξουσία | 220V, 2,2kW, 10A, 50/60 Hz |
| Πίεση αέρα | 80 psi (5,5 bar) |
| Διαστάσεις | 1194×1462×1610 χιλιοστά (Π×Β×Υ) |
| Βάρος μηχανής | 700 κιλά |
| Απαιτήσεις καυσαερίων | Διάμετρος 200mm, Ροή αέρα ≥13m³/min |
| Μέθοδος προσαρμογής πλάτους | Ηλεκτρικός |
| Πρωτόκολλο επικοινωνίας | SMEMA |
| Χώρος διανομής | L750×W600mm (Μονή βαλβίδα) |
| L650×W600mm (V-5000 + V-420) | |
| L650×W550mm (V-5000 Tilt + V-420) | |
| Ταχύτητα άξονα Χ/Υ | 800mm/s |
| Άξονας Χ/Υ μέγ. επιτάχυνση | 0,8 γρ |
| Επαναληψιμότητα του άξονα Χ/Υ/Ζ | ± 25μm, 3σ |
| Σύστημα κίνησης άξονα Χ/Υ/Ζ | Σερβοκινητήρας, σφαιρική βίδα |
| Ταχύτητα άξονα Z | 300 mm/s |
| Μέγιστος άξονας Z. επιτάχυνση | 0,3 γρ |
| Ικανότητα φορτίου μεταφορέα | 10 κιλά |
| Ελάχ. πλάτος σανίδας | 50 χλστ |
| Μέγ. πλάτος σανίδας | 650 χλστ |
| Μέγ. μήκος σανίδας | 700 χλστ |
| Ελάχ. διάκενο από την άκρη της σανίδας | 5 χιλιοστά |
| Μέγ. ύψος εξαρτήματος | 100 mm πάνω και κάτω από την επιφάνεια του μεταφορέα |
| Ύψος μεταφορέα | 900±20 mm |
| Ταχύτητα μεταφορέα | 2-5m/min |
| Μετάδοση κατεύθυνσης | Αριστερά → Δεξιά, Δεξιά → Αριστερά |
| Κάτω ύψος διαδρομής επιστροφής | Απόσταση 500 mm από τη γραμμή μεταφοράς |
